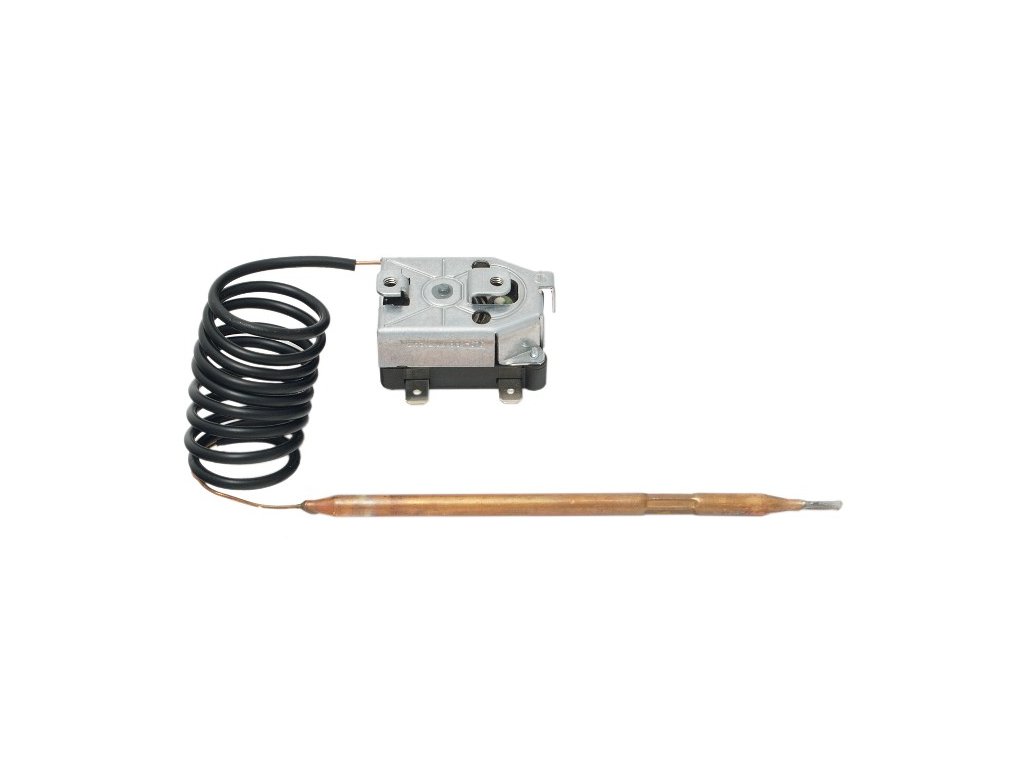

Pojistka tepelná kapilární KNTP 8812.02 99°C

Popis
KNTP je vestavná jednopólová rozpínací kapilární nevratná tepelná pojistka založená na principu dila­tace kapaliny. KNTP sestává ze dvou základních částí - ze spínacího ústrojí a kapilárního teplotního čidla. Dosáhne-li teplota okolí teplotního čidla hodno­ty výrobcem pevně nastavené teploty rozpínání, dojde k rozpojení elektrického obvodu. Opětovné sepnutí je možné pouze mechanicky - stisknutim tlačítka na tělese spínače po ochlazení teplotního čidla. Není do­voleno zapínat KNTP pod elektrickou zátěží. Opětovné zapojení KNTP 8812.02 může provést jen osoba znalá.
Montáž KNTP se provádí dvěma šrouby M4. Na krytu je ochranný zemnící kolík.
Přednosti
možnost variabilního umístění a natočení čidla nezávisle na poloze ústrojí
možnost montovat spínací ústrojí v libovolné polo­ze
možnost ohýbat kapiláru podle podmínek montáže
systém nemá žádnou vlastní spotřebu energie
nízké náklady na provoz a údržbu oproti elektro­nickým systémům
Technické údaje
Typ pojistky KNTP 8812.02 99°C (nastaveno ve výrobě)
Rozsah nastavení teploty rozpínání 35-99 °C (nastaveno na 99°C)
Rozptyl teploty rozpínání -6 °C
Jmenovitý proud 16 (2,6) A
Jmenovité napětí 240 V
Hranice teploty okolí spínacího ústrojí 0-150 °C
Max. teplota čidla 110 °C
Tepl. možného mech. zapnutí Trozp -10 °C
Délka kapiláry 1 000 mm
Hmotnost 80 g
Způsob krytí IP 00, KNTP je vestavný
Třída ochrany I
Max. počet autom. rozep. a ručních znovuzapnutí 300 cyklů
Min. poloměr ohybu kapiláry Rmin = 5 mm
Připojovací svorky ploché kolíky 6,3 x 0,8 dle ČSN EN 612 10
