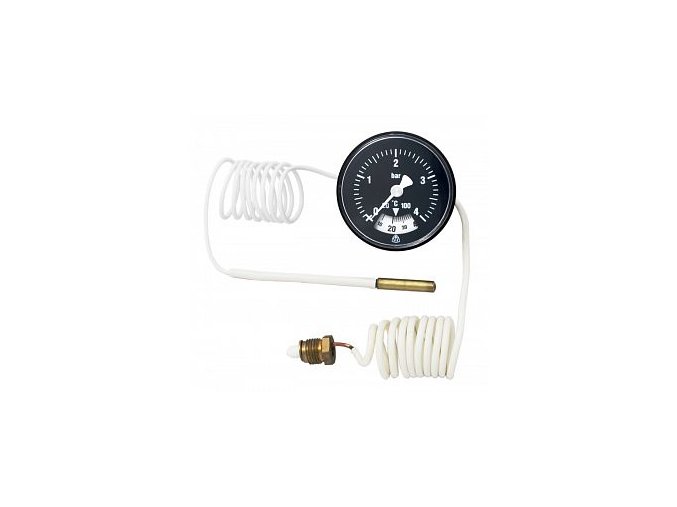

Manotherm MTTC 60

Kombinovaný přístroj pro měření tlaku a teploty v soustavách, kde místo snímání tlaku a teploty není totožné s místem odečtu. Tlakoměrová část může být použita v soustavě s kapalnými, popř. plynnými látkami, které nekrystalizují a nezpůsobují korozi slitin mědi. 0-4 bar Délka kapiláry1 450 / 920 mm
Popis
Manotherm se skládá z plastového pouzdra, tlakoměrného systému pro měření tlaku a teploměrového systému pro měření teploty. Systémy jsou umístěny na samostatné základní desce. Výchylka pružného měřícího členu tlakoměrného systému je vyvozena změnou tlaku tlakonosného média. Výchylka pružného teploměrového systému je vyvozena změnou tlakových poměrů v teploměrovém systému v závislosti na změně teploty teploměrné látky ve stonku.
Montáž a údržba
Montáž se provádí nasunutím hlavice do otvoru dle příslušného rozměrového náčrtu, připojením tlakového čidla ke zdroji tlaku, zajištěním čidla převlečným šroubem a umístěním teploměrového čidla do jímky. Těleso přístroje je možné umístit v libovolné poloze. K zamezení rozkmitání kapilár v provozu je nutné upevnění minimálně v dalších dvou bodech přibližně rovnoměrně rozložených v délce kapilár. V provozu nevyžaduje žádnou údržbu.
Technické údaje
Teploměrová část
Měřicí rozsah 20 až 100°C
Rozsah stupnice 0 až 120 °C
Dělení stupnice 2 K
Přesnost ±4 % z rozsahu stupnice
Rozměry čidla Ø 6 x 35,5 mm
Časová konstanta 15 s
Délka spojovací kapiláry 1 450 mm
Min. poloměr ohybu kapiláry Rmin = 5 mm
Tlakoměrová část
Rozsah stupnice 0-4 bar
Dělení stupnice 0,1 bar
Třída přesnosti ±2,5 % z rozsahu stupnice
Přípojné rozměry čidla M14x1 nebo G1/4
Délka spojovací kapiláry 920 mm
Příslušenství
Zpětný ventil ZV4.x (není součástí dodávky).
