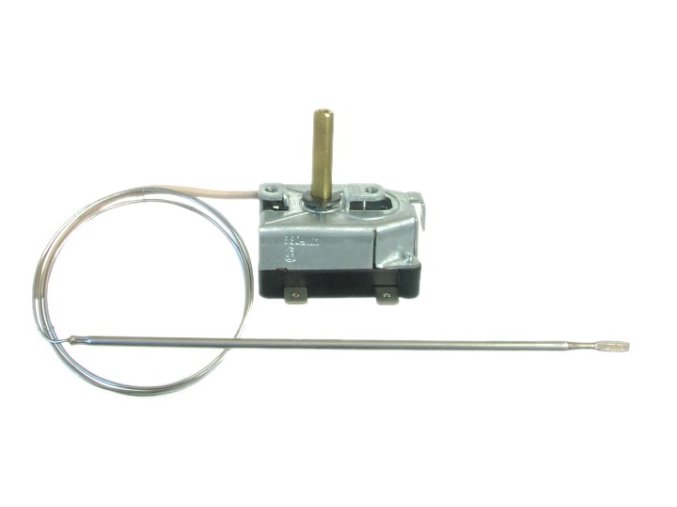

Termostat kapilární Rt8804.011U 50-320°C úhlový

Regulátor teploty RT 8804 (dále jen RT) je určen k regulaci teploty v zařízeních napájených střídavým elektrickým prou­dem, jako je např. elektrická pečicí trouba. RT neslouží jako vypínač.
Popis
RT je jednopólový kapilární regulátor teploty založe­ný na principu dilatace kapaliny. RT sestává ze dvou základních částí - ze spínacího ústrojí a kapilárního teplotního čidla. Na krytu je ochranný zemnicí kolík. Regulovanou teplotu může uživatel nastavit v rozme­zí regulačního rozsahu.
Montáž RT se provádí dvěma šrouby M4.
Přednosti
možnost variabilního umístění a natočení čidla
nezávisle na poloze spínacího ústrojí
možnost montovat spínací ústrojí v libovolné poloze
možnost ohýbat kapiláru podle podmínek montáže
systém nemá žádnou vlastní spotřebu energie
nízké náklady na provoz a údržbu oproti elektro­nickým systémům
Technické údaje RT 8804.01 3 svorkový přepínací
Regulační rozsah 50 °C až 320 °C
Provedení úhlové
Přesnost nastavení max. rozpínací teploty ±10 °C
Diference spínací hodnoty 4-10 K
Jmenovitý proud 16 (2,6) A
Jmenovité napětí 240 V
Hranice teploty okolí spínacího ústrojí 0 °C - 150 °C
Max.teplota čidla 330 °C
Krytí IP 00, RT je vestavný
Třída ochrany I
Životnost 100 000 automatických cyklů
Délka kapiláry 1 000 mm
Min.poloměr ohybu kapiláry Rmin = 5 mm
Připojovací svorky ploché kolíky 6,3 x 0,8 mm dle ČSN EN 612 10
Po dohodě s výrobcem lze posunout regulační rozsah k nižší teplotě, dodávat RT v provedení přepínacím nebo v provedení 8804.01U s vývody otočenými o 90° (úhlové provedení - viz náčrt). Další informace je možné obdržet přímo ve výrobním závodě. Výrobek je certifikován VDE.
