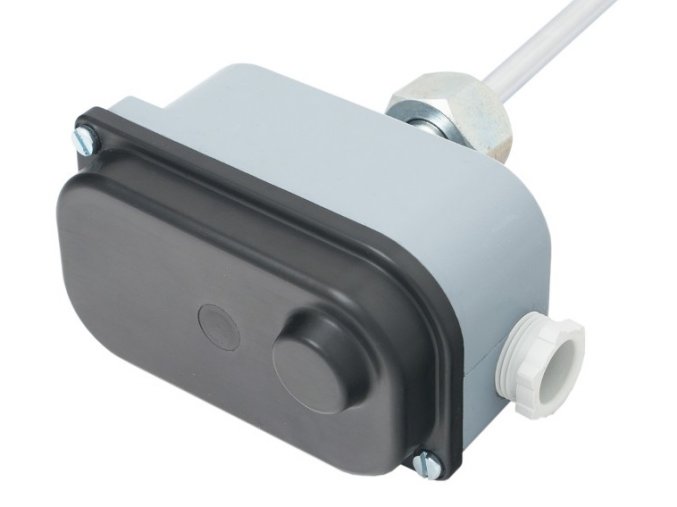

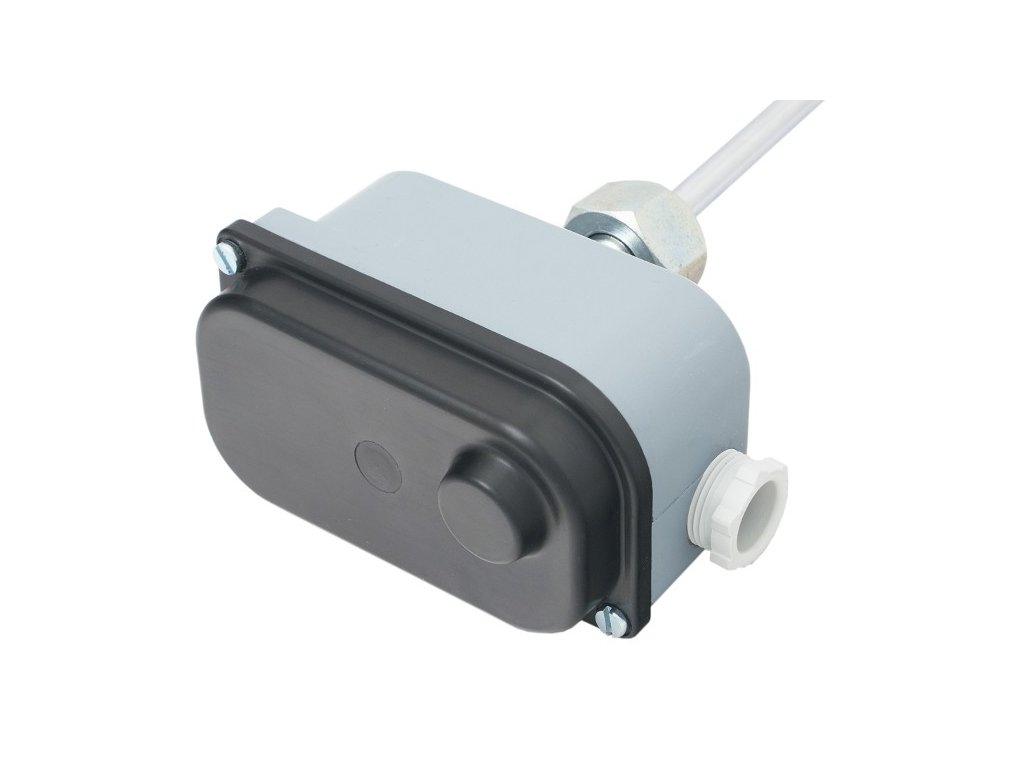

Termostat stonkový typ TH140 ZP16 140°C

Popis
Teplotně citlivý element je stonek termostatu, tvořený u TH 140 a TH 143 dilatující mosaznou, u TH 141 a TH 144 antikorozní trubkou. Teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spí­nací mechanismus, který je umístěn v hlavici. Regulační knoflík pro nastavení žádané teplo­ty je rovněž uzavřen v hlavici a lze jej zaaretovat, aby nedošlo (např. vlivem otřesů) k pře­stavení vypínací teploty. Termostat TH 140 ZP 16 je pevně nastaven ve výrobním závodě podle požadavků zákazníka. Pro připevnění termostatu v regulovaném prostředí slouží převlečná matice na stonku termostatu.
Při montáži nesmí být stonek mechanicky namáhán a musí být uložen tak, aby mohl volně dilatovat. Při montáži v kapalném prostředí nutno použít ochran­nou jímku. Termostaty TH 140 a TH 141 jsou určeny pro stejnosměrné zatížení - přepínací kontakty jsou přemostěny zhášecími kondenzátory. Termostaty TH 143 a TH 144 jsou určeny pro střídavé zatížení. Termostaty jsou velmi citlivé a odolné. Pracovní polo­ha termostatů je libovolná.
Technické údaje
Typ TH 140 ZP16 140°C
Regulační rozsah +20÷140 °C (Pevně nastavená teplota na 140°C)
Diference spínací teploty 4÷12 K
Přesnost nastavení ±10 %
Délka stonku L2 [mm] 124
Délka termostatu L3 [mm] 214
Jmenovité napětí, proud 250 V, 15 A st
Hmotnost 0,70 kg
Krytí IP 44
Odolnost vnějším vlivům hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1
Životnost 100 000 cyklů
