Termostat stonkový TH167.1 -10..+50°C

Popis

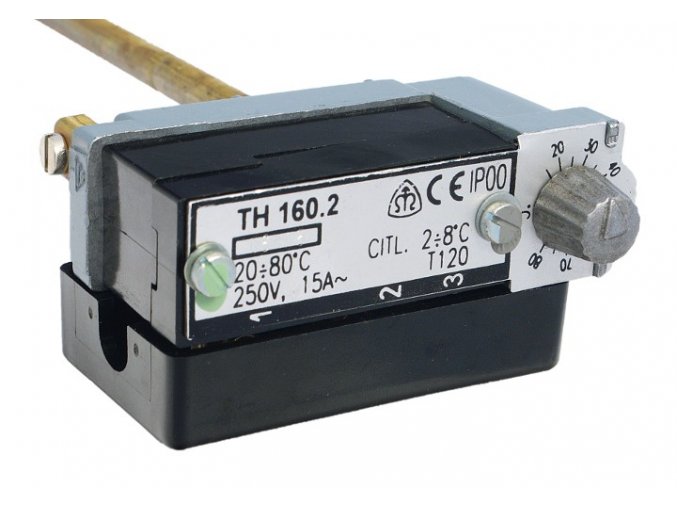

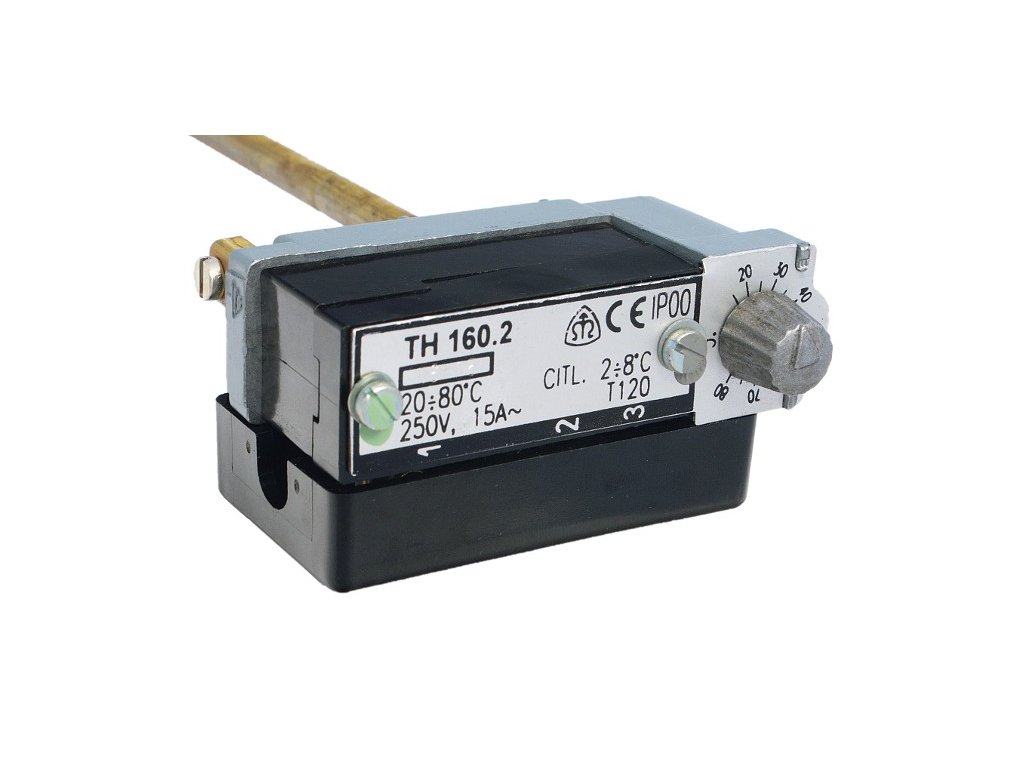

Termostaty se skládají ze dvou hlavních částí: teplot­ního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Termostaty se vyrábí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky). Svorky jsou šroubové s mož­ností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Standardní provedení je opatřeno krytem svorek pro zabránění náhodného dotyku. Požadavek na provedení bez krytu svorek musí být uveden v objednáv­ce.
Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku. Na přání se k termostatům dodávají ochranné jímky.
Nastavení teploty Regulačním knoflíkem u termoslatů TH 160, TH 160.1, TH 160.2, TH 163, TH 164, TH 166, TH 167 a TH 169. Teplotu lze u uživatele přestavit v rámci jmeno­vitého rozsahu.
Ve výrobním závodě na základě specifikace v objednávce. Pevně nastavenou teplotu nelze u uživatele dodatečně měnit (TH 162 a TH 165).

Technické údaje pro typ TH167.1
Typ TH 167.1
Regulační rozsah [°C] -10..+50°C
Diference spín. teploty [K] 1-10 K
Délka stonku L1 ±3 [mm] 250
Délka termostatu L ±3 [mm] 323
Jmenovité napětí, proud 250 V, 15 A st
Počet svorek 3
Přesnost nastavení ±10 % z nejvyšší hodnoty jmenovité vypínací teploty nastavené na termostatu
Průměr stonku 8 mm
Max. teplota spínací hlavice 120 °C
Hmotnost cca 0,25 až 0,35 kg
Krytí IP 00
Životnost 10 000 cyklů
